Corte de Metais - Linha de Corte a Fita - BSS 360

A Linha de Corte a Fita BSS 360, constituída a partir da Máquina de Serra de Fita BSS 360, consiste em um sistema hidráulico, automático, projetado para a execução de cortes em vários ângulos, não constantes, à direita ou à esquerda, sob controle NC.  A Linha BSS 360 é disponível em 4 versões, desenvolvidas no sentido de oferecer aos clientes opções de equipamentos com mais recursos, como precisão e velocidade, bem como permitir aos industriais a escolha de alternativas de custo mais acessíveis.  As versões possuem, cada uma, todo um conjunto de características próprias que, sem dúvida, seriam melhor informadas em contato direto do que em um site da internet.  A RCP sugere aos clientes interessados que entrem em contato para que seja possível lhes apresentar todos os detalhes das configurações, bem como os custos correspondentes das versões do seu interesse.

A seguir, são apresentadas a foto; as principais características (comuns a todas as versões); e as especificações técnicas da Linha de Corte a Fita BSS 360.

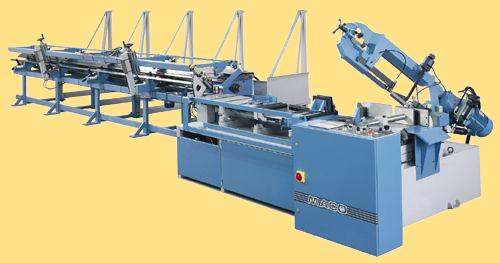

FOTO

PRINCIPAIS CARACTERÍSTICAS:

SISTEMA DE CORTE:

• Sistema hidráulico, de corte a fita, totalmente automático, projetado para a execução de cortes em vários ângulos, não constantes, à direita ou à esquerda, sob controle NC;

• O sistema é composto por um cabeçote porta-fita dotado de braço sensor para aproximação rápida, e dispõe de um regulador de sensibilidade da descida do cabeçote, assim como de um regulador de pontos de parada;

• O sistema de rotação angular do cabeçote porta-fita (patenteado) faz automaticamente a fixação da posição angular programada;

• A fixação das peças a serem cortadas é feita por morsa dupla (patenteada), sendo uma fixa e outra móvel;

• Os comprimentos de corte dos resíduos nas extremidades das barras são programáveis.

CARREGADOR:

• São disponíveis dois tipos de sistema de carga:

• SM -  carregador de rampa com carregamento dos tubos em plano inclinado, realizado pelo operador;

• BM -  carregador de correias para cargas de baterias de tubos, com dispositivo contra sobreposições e equipado com sistema de ajuste às dimensões centralizadas dos tubos, realizado com muita facilidade e rapidez por meio de apenas dois volantes manuais.

SISTEMA DE ALIMENTAÇÃO:

• O avanço / impulso das barras, assim como o giro do cabeçote porta-fita, são feitos por sistema hidráulico ou pela ação de motor sem escovas; guias lineares; recirculação por esferas, na versão com servo motor; e rampa de aceleração e desaceleração controlada por NC.

SISTEMA DE CONTROLE

• Sistema de controle NC, com painel e teclado de membrana, que permite que sejam introduzidos os dados necessários à execução de diversos programas, sendo possível o armazenamento de até 200 programas.  O sistema possibilita, para cada programa, a introdução de dados tais como: comprimentos, comprimentos de cortes, número de peças, ângulos, ângulos de cortes, etc., assim como apresenta informações em painéis de diagnósticos para a correção de eventuais problemas de software ou de hardware;

• Software específico calcula o comprimento da peça especular, com obtenção do mínimo de resíduo nos cortes de peças assimétricas, bem como nas mudanças dos ângulos nos cortes de peças adjacentes.

ESPECIFICAÇÕES TÉCNICAS:

Página inicialVoltar CORTE FITA

• Capacidade de corte 90º  -  Tubo redondo  ...........................  mm  260

• Capacidade de corte 90º  -  Tubo quadrado  .........................  mm  230  x 230

• Capacidade de corte 45º  -  Tubo redondo  ...........................  mm  170 x 230  ( à direita ou à esquerda )

• Capacidade de corte 45º  -  Tubo quadrado  .........................  mm  150  x 230  ( à direita ou à esquerda )

• Capacidade de corte 60º  -  Tubo redondo  ...........................  mm  120

• Capacidade de corte 60º  -  Tubo retangular  ........................  mm  110  x 150

• Dimensões da fita  .................................................................  mm  3150 x 27 x 0.9

• Dimensões da polia porta-serra  ...........................................  mm  350

• Velocidade de giro do disco  .................................................  rpm  50 / 100

• Potência do motor da fita .......................................................  Kw  1.5 - 2.2

• Potência do motor da bomba hidráulica ................................  Kw  1.47

• Curso de avanço ( versão hidráulica ) ..................................  mm    780

• Curso de avanço ( versão servomotor ) ................................  mm  1350

• Velocidade de corte  ..............................................................  m / min  35 / 70

• Altura da mesa de corte .........................................................  mm  940
